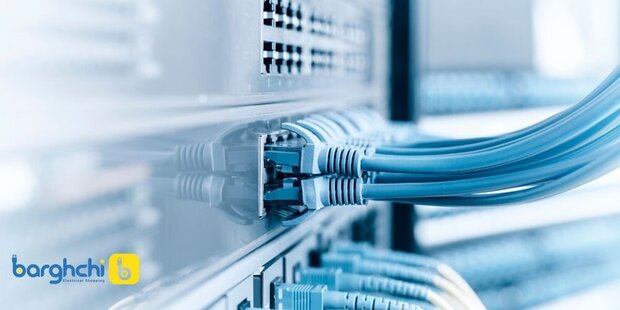

همه‌چیز درباره پچ پنل، پچ کورد و کاربردهای آن‌ها


همه‌چیز درباره پچ پنل، پچ کورد و کاربردهای آن‌ها

آشنایی با انواع تجهیزات مخابراتی از جمله پچ پنل و پچ کورد به افراد کمک می کند تا بتوانند شناخت بهتری از این تجهیزات داشته باشند.

تجهیزات مخابراتی برای سهولت برقراری ارتباطات در بستر شبکه و همچنین مدیریت بهتر آنها به کار می‌روند.



پچ پنل چیست؟

وظیفه اصلی پچ پنل این است که بین نقاط انتهایی کابل شبکه و تجهیزات شبکه‌ای مثل هاب، روتر، … قرار گرفته و به جای اینکه کابل‌های شبکه مستقیماً به این تجهیزات وصل شوند از طریق پچ پنل وصل می‌شوند.



به عبارت دیگه وجودش به هیچ وجه الزامی نیست ولی بکار بردنش در شبکه‌هایی که در طی زمان گسترش و تغییرات دارند کار را راحت می‌کند.

پچ پنل قطعه‌ای مستطیل شکل است که روی آن به تعداد مشخصی پورت شبکه وجود دارد مثلاً ۲۴ پورت، ۴۸ پورت و … در هنگام کابل کشی در هر قسمت از ساختمان چندین سوکت شبکه قرار می‌گیرد که ممکن است فعلاً بلا استفاده باشند و کاربری از طریق آنها به شبکه متصل نباشد.



کاربرد پچ پنل

در هنگام افزایش کاربر می‌بایست این سوکت ها را وارد مدار شبکه کرد بنابراین متخصصان کابل کشی برای حل این مشکل از پچ پنل استفاده می‌کنند یعنی تمام کابل‌هایی که به سوکت ها متصل هستند را در یک نقطه که مرکز قرار گیری رک می‌باشد جمع آوری کرده و آنها را وارد پچ پنل می‌کنند، سپس شماره گذاری کرده تا در صورت نیاز هر سوکتی را که می‌خواهند با یک کابل شبکه به سوئیچ متصل کنند.

اما باید این امکان باشد تا در هنگام افزایش کاربر این سوکت ها را وارد مدار شبکه کرد لذا متخصصان کابل کشی برای حل این مشکل از پچ پنل استفاده می‌کنند یعنی تمام کابل‌هایی که به سوکت ها متصل هستند را در یک نقطه که مرکز قرار گیری رک می‌باشد جمع آوری می‌کنند و آنها را وارد پچ پنل کرده و شماره گذاری می‌کنند تا در صورت لزوم هر سوکتی را که می‌خواهند با یک کابل کوچک شبکه به سوئیچ متصل کنند.

همه‌چیز درباره پچ پنل، پچ کورد و کاربردهای آن‌ها



انواع پچ پنل

استفاده از انواع پچ پنل‌ها می‌تواند بر طبق کابل کشی محیط انجام شود.

اگر در یک محیط از کابل کشی مسی استفاده شده باشد باید از پچ پنل مسی استفاده کنیم و اگر از کابل کشی فیبر نوری استفاده شده باشد، باید نوع فیبر نوری آن را در محیط به کار برد.



انواع پچ پنل بر اساس تعداد پورت

POE Patch Panel

Unloaded Patch Panel

Modular Patch Panel

Fiber optic Patch Panel



پچ کورد چیست؟

پچ کورد شبکه پچ کابل یا پچ لید، کابلی الکتریکی یا نوری است که برای اتصال موقت (پچ کردن) یک دستگاه الکترونیکی یا نوری به دستگاهی دیگر، به منظور هدایت و انتقال سیگنال مورد استفاده قرار می‌گیرد.

پچ کورد شبکه برای اتصال دستگاه‌های مختلف، به‌عنوان مثال سوئیچ به کامپیوتر یا سوئیچ شبکه به روتر از این کابل‌ها استفاده می‌شود. پچ کوردها معمولاً در رنگ‌های متنوعی تولید می‌شوند تا به‌راحتی قابل تشخیص باشند. این کابل‌ها نسبتاً کوتاه و معمولاً از ۳۰ سانت تا ۱۰ متر هستند.



مزایای پچ کورد

شاید بسیاری از افراد در نگاه اول گمان کنند که استفاده از این تجهیزات نمی‌تواند برای شبکه ضروری بوده و در واقع می‌توان با استفاده از کابل‌های مختلف و سوکت زدن سر این کابل‌ها، به راحتی کاربرد پچ کورد را از بین برد.دیدگاه این افراد البته فقط برای سازمان‌ها و شرکت‌های کوچک می‌تواند درست باشد و برای ارتباطات و شبکه‌های گسترده، استفاده از پچ کورد می‌تواند مزایای بسیاری زیادی به همراه داشته باشد.از مهم‌ترین مزایای پچ کورد می‌توان به صرفه جویی در زمان اشاره نمود.

استفاده از کابل و سوکت زدن سر آن می‌توان برای شبکه‌های کوچک جوابگو باشد اما برای شبکه‌های بزرگ این کار فقط باعث اتلاف وقت می‌شود.به همین دلیل می‌توان از پچ کوردها که کابل‌های کاملاً آماده‌ای هستند استفاده نمود.علاوه بر این سوکت زدن کابل‌ها نیاز به ابزار و نیروی انسانی دارد که استفاده از پچ کوردها می‌تواند این نیازها را برای شبکه‌های از بین برده و در واقع باعث کاهش هزینه‌های سازمان شود.

کاهش خطاهای انسانی هنگام سوکت زدن

تنوع رنگی بالا

کاهش اتلاف کابل

از دیگر مزایای استفاده از پچ کورد است.



انواع پچ کورد

این تجهیزات را معمولاً با توجه به ویژگی‌ها و نوع ارتباط شبکه ای محیط به دو نوع مسی و فیبر نوری تقسیم می‌کنند.

پچ کورد مسی یک کابل انعطاف پذیر است که مانند کابل‌های شبکه روی دو سر آن سوکت RJ-45 قرار گرفته است.

با توجه به اینکه این تجهیزات مانند کابل‌های شبکه هستند از نظر پهنای باند و نرخ انتقال داده‌ها به cat1 تا cat8 تقسیم می‌شوند.

هر کدام از پچ کوردهای قرار گرفته شده در این دسته‌ها دارای خصوصیت‌های مختلفی هستند و در محیط و کاربرد خاصی مورد استفاده قرار می‌گیرند.

به طور مثال پچ کوردهای cat5 صد مگابایت سرعت داشته و با ۱۰۰ مگا هرتز پهنای باند در اترنت سریع به کار برده می‌شوند.

یکی از دسته بندی‌های دیگری که برای پچ کوردها در نظر گرفته می‌شود با توجه به میزان مقاومت این تجهیزات در برابر نویز و نوع شیلد در شبکه است.
