شیر برقی هیدرولیک مهم‌ترین بخش یک سیستم هیدرولیکی است. هیدرولیک، دانشی است که مبتنی بر فشار مایعات، بنیان شده است. در یک سیستم هیدرولیکی، به کمک اجزای مکانیکی و مایعات تحت فشار، انتقال قدرت صورت می‌پذیرد. شیر برقی در سیستم‌های هیدرولیکی، وظیفه کنترل فرمان و قدرت را بر عهده دارد.
شیر برقی هیدرولیک چیست؟
شیر برقی هیدرولیک شیری است که با جریان الکتریکی، کار می‌کند. شیر برقی وظیفه قطع، وصل و کنترل جریان مایعات و سیالات را برعهده دارد. شیرهیدرولیکی دارای یک ساچمه است که زمانی که روغن یا سیالات دیگرجریان دارند، باز شده و زمانی که جریان سیالات متوقف شود، قطع می‌گردد. شیرهای برقی دارای انواع گوناگون هستند که در ادامه شرح خواهیم داد.
نحوه عملکرد شیر برقی هیدرولیک
عملکرد شیر برقی هیدرولیک به صورت الکترو مغناطیسی است. شیر برقی، دارای یک هسته مغناطیسی است که مشابه یک سیم پیچ می‌باشد و می‌تواند جا به جا شود. هنگامی که جریان الکتریکی، در بوبین برقرار شود میدان مغناطیسی در اطراف هسته ایجاد شده و باعث جابجایی هسته خواهد شد.
بوبین یا به عبارتی سلونوئید، یکی از بخش‌های اصلی شیر برقی است و وظیفه ایجاد میدان مغناطیسی در شیر برقی را بر عهده دارد.
بوبین، ساختاری شبیه به سیم پیچ داشته و از یک بدنه فولادی، سنبه و سیم پیچیده شده، تشکیل گردیده است. هنگامی که جریان برق، از بوبین رد شود، بدنه بوبین که از جنس فولادی است، خاصیت مغناطیسی یا آهنربایی پیدا کرده و سنبه بوبین، به سمت بدنه یا قاب جذب می‌گردد و در نتیجه عملکرد قطع یا وصل در شیر برقی انجام خواهد شد.
در داخل شیر برقی هیدرولیک، یک اسپول وجود دارد که در دو سمت آن، واشر و فنر قرار گرفته است. در اثر عبور جریان از شیر برقی، اسپول، تغییر وضعیت و حالت داده و شیر برقی، قطع و یا وصل خواهد شد.
انواع شیر برقی هیدرولیک
شیرهای برقی هیدرولیک در انواع گوناگونی تولید می‌شوند که به برخی از آنها اشاره می‌نماییم:

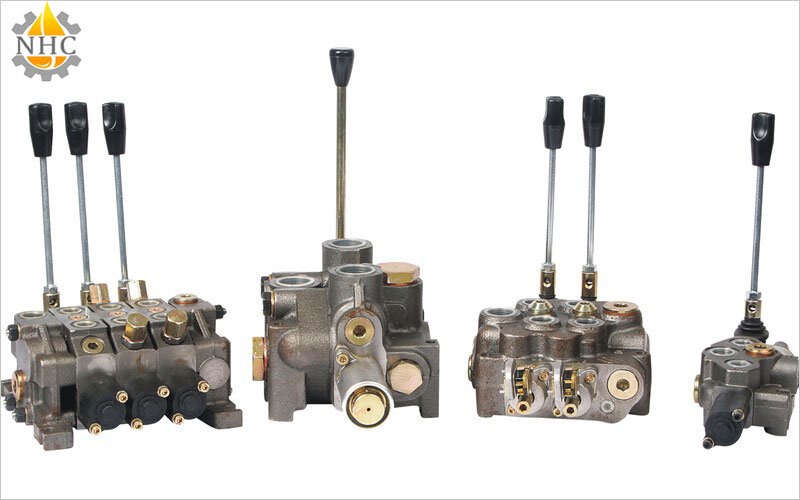

۱. شیر کنترل جهت
شیر کنترل جهت هیدرولیک، برای کنترل جهت حرکت سیالات به کار برده می‌شود. این شیرمسیرعبور جریان مایعات را تعیین نموده و جهت حرکت سیلندر و یا موتور هیدرولیکی را مشخص می‌کند. شیر کنترل جهت در انواع گوناگونی مانند یک طرفه، دو راهه، چند راهه و غیره تولید می‌گردد.
نام گذاری انواع گوناگون شیرهای کنترل با توجه به تعداد دهانه‌های شیر انجام می‌شود.
۲. شیر کنترل فشار
شیرهای کنترل فشار، انواع دیگری از شیرهای هیدرولیک هستند که وظیفه کنترل فشار مایعات در سیستم‌های هیدرولیکی را بر عهده دارند.
این شیرها از سیستم‌های هیدرولیکی در برابر تغییرات فشار ناگهانی محافظت می‌کنند. تغییرات ناگهانی فشار معمولاً به دلیل کاهش یا افزایش ناخواسته میزان دبی، به وجود می‌آید.
تغییرات ناگهانی که به علت باز و بسته شدن شیر رخ می‌دهد، ممکن است، فشار را به چهار برابر حالت طبیعی برساند که برای یک سیستم هیدرولیکی، بسیار مضر است.
شیرهای کنترل فشار هیدرولیک، به انواع مختلفی تقسیم بندی می‌شوند که در زیر به برخی از آنها، اشاره خواهیم نمود:
شیر اطمینان ساده:این شیرها، فقط وظیفه حفاظتی داشته و سیستم‌های هیدرولیکی را در برابر افزایش فشار حفظ می‌کنند.
شیر اطمینان ترکیبی:این نوع از شیر برقی هیدرولیک نیز، وظیفه حفاظت از سیستم هیدرولیکی را در برابر فشارهای ناگهانی، بر عهده داشته و همچنین دسترسی دقیق، به میزان فشار دارد.
شیر کاهنده فشار:شیر کاهنده فشار، در خروجی خود، فشار را کاهش می‌دهد.
۳. شیر کنترل جریان
شیرهای کنترل جریان، برای تنظیم سرعت سیلندرها و موتورهای هیدرولیکی به کار می‌روند. این نوع از شیرهای برقی، اگر به همراه شیرهای کنترل فشار استفاده شوند، قابلیت تاثیرگذاری در مقدار دبی را خواهند داشت. شیر کنترل جریان در دو گروه، دسته بندی می‌شود: بدون سیستم جبران کننده فشار و همراه با سیستم جبران کننده فشار.
کاربرد شیر برقی هیدرولیک در صنایع مختلف
شیر برقی هیدرولیک در تمام صنایع هیدرولیکی که نیاز به کنترل فشار مایعات و سیالات یا قطع و وصل نمودن آنهاست، استفاده می‌گردد. برخی از مهم‌ترین کاربردهای شیرهای هیدرولیکی، در صنایع مختلف به این صورت است:
انواع شیرهای برقی هیدرولیکی، در اتوماسیون صنایع فولاد و آلیاژ سازی استفاده می‌شوند.
از دیگر کاربردهای این شیرها، در صنایع سنگین است.
شیرهای برقی هیدرولیک، به طور گسترده ای در صنایع خودروسازی استفاده می‌شوند.
از موارد استفاده شیرهای برقی هیدرولیکی، در ساخت ماشین آلات هیدرولیکی و دیگر تجهیزات صنعتی است.
این شیرها، در تولید ماشین آلات راهسازی نیز کاربرد فراوانی دارند.
قیمت شیر برقی هیدرولیک در بازار صنایع ایران
قیمت شیر برقی هیدرولیک در بازار صنایع ایران، بستگی به برند شیر برقی و سایز پورت شیر برقی دارد. سایز شیرهای کنترل جهت، معمولاً از ۱.۴ تا ۱۱.۴ اینچ می‌باشد. شیرهای برقی هیدرولیکی در کشورهای گوناگون دنیا تولید شده و دارای درجه‌های کیفی و در نتیجه قیمت‌های مختلف می‌باشند. شیرهای برقی هیدرولیکی آلمانی رکسروت، از باکیفیت ترین شیرهای برقی موجود در بازار صنایع ایران می‌باشند.
