درای کولر صنعتی نوعی کندانسور هوایی است که سیالات داغ صنعتی مانند اتیلن‌گلیکول، پروپیلن گلیکول، مایعات شیمیایی درون درای کولر جهت خنک کاری جریان دارد.
کولر هوایی صنعتی یک برج خنک کن آب مدار بسته محسوب میگردد و به علت تماس با هوای خشک برای واحدهای برودتی ظرفیت سرمایشی پایین استفاده می‌شود. درای کولر بهترین جایگزین سیستم‌های خنک کن تبخیری یعنی کولینگ تاور است زیرا بخار مایع داخل آن صورت نمی گیرد پس مصرف آب ندارد. در تمام فرآیندهای صنعتی که دمای آب مورد نیاز جهت سرد سازی بیشتر از دمای خشک محیط (۵ درجه سانتیگراد) باشد درای کولر به کار برده می شود. شرکت کویل سازی تهویه دی ایکس البرز سازنده انواع درای کولر صنعتی طبق رعایت استانداردهای ملی است.
عملکرد درای کولر صنعتی چیست؟
استراکچر اصلی این مدل کندانسور هوا خنک تعدادی کویل با لوله‌های فین دار و فن محوری در بالای یونیت است. درون سیستم درای کولر صنعتی جریان گرم مایع توسط اتصال کلکتور ورودی وارد کویل دستگاه شده تا حرارت خود را ابتدا به جداره لوله‌ها بعد فین‌های مبدل منتقل نماید. در ادامه جریان هوای محیط از روی کویل بوسیله فن‌های محوری حرکت می‌کند. سپس گرمای سیال عبوری داخل لوله‌ها به مسیر اجباری هوا انتقال می‌یابد تا درون فضای آزاد دفع بشود. نهایتا جریان سرد شده مایع با کمک اتصال کلکتور خروجی ب هطرف مصرف کننده پمپ می گردد.
توجه شود سیال خنک کننده کندانسور هوایی صنعتی جریان هوای محیط است. بنابراین براساس اندازه کویل دمای مایع عبوری را نزدیک ۵ درجه سانتیگراد بالاتر از دمای محیط می توان کاهش داد. اگر سیستم‌های رطوبت زنی داخل درای کولرها نصب گردد امکان کاهش اختلاف دما جهت دستیابی به مایعی با دمای پایین‌تر بوجود می‌آید. همچنین رعایت نکات اصولی هنگام تولید کولر هوایی و انتخاب بهترین محل برای نصب سبب بهبود عملکرد درای کولر صنعتی می‌شود.
کاربرد درای کولر صنعتی چیست؟
تهویه مطبوع: چنانچه ساختمان در فصول بهار، پاییز، زمستان نیازمند سرمایش باشد بنابر پایین بودن دمای محیط نسبت به فصل تابستان درای کولر با قالب سیستم فری کولینگ به منظور تولید آبسرد عبوری از فن کویل یا مبدل هوارسان کاربرد دارد. زیرا با کاهش دمای هوای اطراف می توان بدون بکار گیری سیکل تبرید تا مقدار مورد احتیاج دمای آب را پایین آورد.
برودت صنعتی: برای کلیه فرآیندهای صنعتی که دمای آب مورد نیاز آنها جهت سرد سازی بالاتر دمای خشک محیط باشد درای کولر بهترین انتخاب بمنظور تامین جریال سیال مدنظر است. زیرا آب در مسیر یک سیکل بسته حرکت کرده و مقابل آلودگی‌های محیط قرار نمی‌گیرد. همچنین می شود بدون استفاده از چیلر تنها توسط هوای خنک درای کولر دمای آب مدنظر را برای فصول سرد سال تامین نمود.
تفاوت درای کولر صنعتی با برج خنک کننده چیست؟
چنانچه دمای موردنیاز محدوده کاری هر دو دستگاه یکی باشد و از شرایط محیطی یکسان برخور دار باشند در موارد زیر باهم تفاوت دارند:
۱. مصرف آب: درای کولر صنعتی هیچ گونه آبی مصرف نمی کند ولیکن برج خنک کننده بواسطه نوع فرآیند سرمایشی که درون آن انجام میگردد آب زیادی استفاده می نماید.
۲. سرویس و نگهداری: درای کولر طی مدت عملکرد خود نیازمند سرویس یا نگهداری نیست اما تجهیزات کولینگ تاور مخصوصا مدل مدار باز باید در فواصل زمانی مشخصی تعمیر یا سرویس شوند.
۳. مصرف برق: حجم هوادهی کندانسور هوا خنک بسیار بالا است بنابراین مصرف برق بیشتری خواهد داشت.
۴. قیمت خرید: کولر هوایی در مقایسه با برج خنک کاری مدار باز اگر شرایط یکسان باشد بهای بیشتری دارد ولی کولینگ تاورهای مدار بسته بعلت بکارگیری کویل مسی جهت گردش سیال دارای قیمت بالاتری هستند.

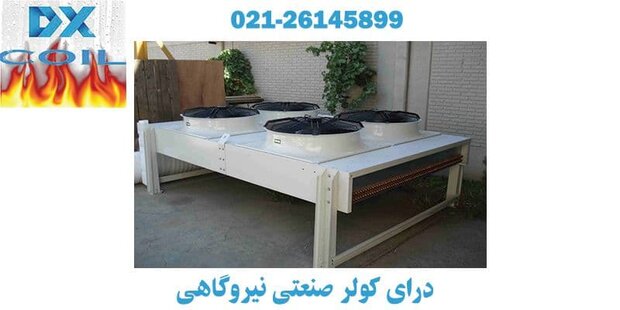

درای کولر نیروگاهی چیست؟
طراحی حرارتی درای کولر نیروگاهی توسط نرم افزارهای دقیق مهندسی جهت استفاده در نیروگاه‌ها انجام می‌شود. اینگونه تجهیزات دارای دو استیج جداگانه درون دستگاه به منظور خنک کردن همزمان سیکل‌های HT و LT موتور MTU-۲MW می‌باشند. ساختار کندانسور هوایی نیروگاهی از ۸ فن ۸۰ سانتی‌متری که صدایی کم، راندمان بالا، پرتاب هوای بیشتر داشته تشکیل شده است. همچنین لوله‌های آن متریال مسی اندازه ۸/۵ اینچ همراه فین پلیت‌های آلومینیومی یکنواخت است کولر هوا خنک صنعتی نیروگاهی کلکتورهای فولادی مقاوم متناسب با دبی سیال دارد. استراکچر سیستم برابر دفرمگی و لرزش‌های ناشی از جریان سیالات بسیار مقاوم است. قطعات، کاورها، بدنه درای کولر صنعتی نیروگاهی توسط رنگ الکترواستاتیک کره‌ای پوشش داده می‌شود.
کارایی درای کولر در صنعت چیست؟
مناسب صنایع فولاد برای سرد سازی سیال خنک کننده کوره القایی و قوس الکتریکی
صنعت پالایشگاه پتروشیمی جهت خنک کاری، چگالش
صنایع نساجی بمنظور چگالش فرآیند بخار
در نیروگاه‌ها خنک کننده روغن روانکاری توربین، اینتر کولر است
سیال موجود درون دستگاه‌های تزریق پلاستیک صنایع پلاستیکی را سرد می‌کند
خنک کننده سیال غلطک صنعت لاستیک
مناسب صنعت‌های آبکاری، ریخته گری، تولید گازهای صنعتی
انواع درای کولر صنعتی چیست؟
بنابر حجم مایع عبوری، مقدار کاهش دمای احتیاجی، نحوه قرار گیری تجهیزات خط تولید، محدودیت فضای موجود برای نصب کندانسور هوا خنک، چگونگی چیدمان کویل‌ها انواع درای کولر صنعتی به سه دسته زیر تقسیم بندی می‌شود؛
- ۱. کولر هوایی کویل عمودی
- ۲. کندانسور صنعتی کوئل افقی کرسی
- ۳. درای کولر کویل V شکل
-
مزایای درای کولر چیست؟
احتیاج به تامین تجهیزات جانبی مثل پمپ فشار قوی، مخازن آب جبرانی، سختی گیرهای رزینی ندارد.
بخاطر بسته بودن مدار جریان سیال آب داخل درای کولر صنعتی مایع درحال چرخش سختیگیری نمی شود.
مصرف آب و تهیه مایع جبرانی نیاز نیست.
هزینه‌های مصرف انرژی مناطق مرطوب شرجی را کاهش می دهد.
شدت رسوب گرفتگی کمتری درون مدار چرخشی آب دارد.
جهت استعلام قیمت انواع درای کولر و دیگر سیستم‌های حرارتی برودتی شرکت تهویه دی ایکس البرز با کارشناسان فروش کارخانه تماس برقرار کنید.
