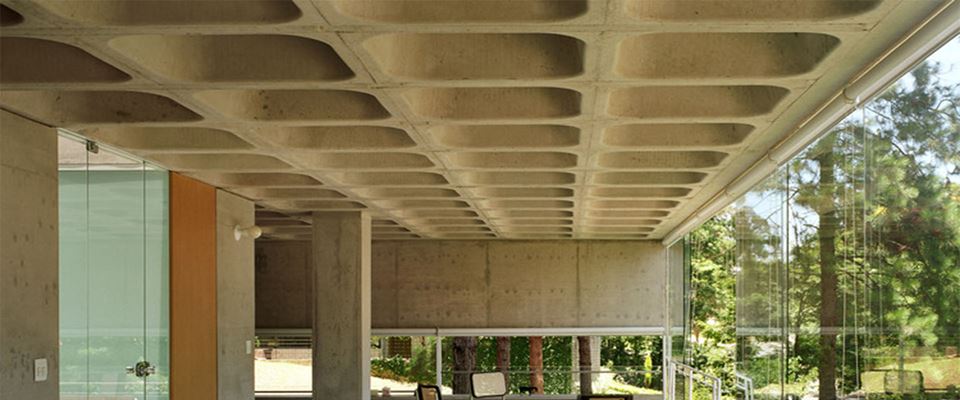

سقف وافل چه کاربرد و مزایایی دارد؟

این نوع سقف عملکردی شبیه دال دوطرفه دارد و هزینه اجرای آن نسبت به سقف‌های مرسوم در ساختمان‌سازی از قبیل کوبیاکس، یوبوت و سازه‌های عرشه فولادی و تیرچه بلوک خیلی پایین‌تر است و یکی ازدلایل برتری این سقف نسبت به سقف‌های گفته شده این است که در ساخت آن نیازی به میلگردهای تقویتی و اتصال آن‌ها به تیرها نیست و این مسئله خود باعث اجرای سریع با کمترین زمان درساخت این مدل سقف‌ها است.

سیستم قالب بندی که در ساخت این سقف به کار می‌رود از نوع دال قابلمه‌ای با کمترین وزن نسبت به سایر دال‌ها است و بهترین مدل پوشش دهانه‌های پهن و گسترده است، در واقع دو طرفه بودن این دال باعث شده که در هر چهار طرف خود دارای تکیه‌گاه باشد. هرچند مدل یک طرفه هم موجود است که بیشتر کاربردی به عنوان تیرچه بلوک دارد و چون در آن هیچ فومی به کار نرفته از لحاظ قیمتی به صرفه تر و اقتصادی است.

تاریخچه سقف وافل:

تاریخچه مدل سقف وافل برمی‌گردد به تقریباً ۲۰۰۰ سال پیش یعنی تقریباً مصادف با دوره هخامنشیان که البته باستانشناسان این تاریخچه و قدمت این سقف را از روی آثاری مربوط به این دوره مانند اثر تخت جمشید شناسایی کرده‌اند. همچنین اثر معروفی مانند بنای آکروپولیس یونان که هم دوره با دوره هخامنشیان هست هم بیانگر کاربرد این نوع و مدل سقف در آن دوران قدیم است. علاوه بر این در آثار نقاش معروف لئوناردو داوینچی مانند اثر شام آخر که برای چندین قرن سال پیش است هم طرح‌های سقف وافل به چشم می‌خورد که علاوه بر زیبایی تاثیرگذار آن در نقاشی قدمت این سقف را نشان می‌دهد که در آن زمان در بناها کاربرد داشته است.

سقف وافل از قرن ۱۹ میلادی با گسترش در علم ساختمان سازی و سازه ظاهر مدرن و امروزی پیدا کرد و رشد در علم و صنعت باعث دگرگونی اساسی در ساختار سازه‌ای و معماری این نوع سقف در قیاس با معماری قدیمی شد. این تحول منجر به این شد که سقف وافل به حوزه کار معماری ورود پیدا کند و این منجر به توسعه ساخت و ساز و معماری بناهایی با دهانه گسترده و وسیع برای به اجرای درآوردن بناها و سازه‌های با طرح‌های نامنظم شود که تا قبل از این نوع سقف، امکان اجرای آن‌ها مشکل و زمان‌بر بود، در همین فاصله زمانی سازه سقف وافل کلاسیک، در کشورهای اروپایی و آمریکا به منظور اجرای دهانه‌های گسترده مورد توجه قرار گرفته بود و به تدریج در معماری سازه‌های نظیر فرودگاه‌ها، پارکینگ ساختمان‌ها، ساختمان‌های اداری، برج‌های مسکونی، هتل‌ها، مراکز فروش، دانشگاه‌ها و مجتمع‌ها به کار گرفته شد.

انواع سقف وافل

تقسیم بندی براساس جنس:

انواع وافل موجود دو نوع است.

نوع ۱) وافل از مواد درجه یک پتروشیمی پایه پروپیلن
نوع ۲) ۵۰% از مواد درجه یک پتروشیمی پایه پروپیلن و ۵۰% از مواد بازیافتی مثل سپری ماشین و باتری.

تقسیم بندی براساس شکل و ساختار:

سقف وافل یک طرفه:

این مدل بیشتر در سازه‌های با دهانه‌های کوتاه به کار می‌روند. قالب‌های مستطیلی، شکل ساختاری در این مدل سقف است که عملکرد آن به صورت دال یک طرفه است. به علت قرارگیری یه جهت میلگردها در این نوع مقدار میلگرد مصرفی نسبت به سقف دوطرفه کمتر است و این کاهش منجر به پایین اومدن هزینه‌ها و از نظر اقتصادی به صرفه است.

سقف وافل دو طرفه:

این مدل برعکس مدل یه طرفه بیشترین کاربرد را در سازه‌های با دهانه‌ی بلند دارد. قالب‌های که در این روش استفاده می‌شود قالب‌های مربعی شکل است و در مدل دو طرفه، قرارگیری میلگردها هم در دو جهت متعامد قرار می‌گیرد که البته با توجه به این ساختار میزان مصرف میلگرد در این روش نسبت به وافل یه طرفه بیشتر است و نسبت به مدل یه طرفه هزینه بر تر است اما این میزان مصرف بالای میلگرد به نسبت منجر به مقاوت و استحکام بیشتر و ایمنی بالاتر نسبت به وافل یه طرفه است.

مزایای سقف وافل:

-قیمت و هزینه اجرایی پایین‌تر نسبت به سایر سقف‌ها مثل یوبوت و کوبیاکس

-ظاهر مشبکی و زیبا برای نمای سازه و که در نوع خود خاص است

-صرفه جویی در مصرف مصالح ساختمانی و بتن.

-مقاوم در برابر هر گونه لرزش و تکان و حوادث طبیعی

-عایق صدا و حرارت و ایمنی بالا

-قابل اجرا روی اسکلت فلزی و اسکلت سیمانی و ترکیبی

-کاهش درمصرف بتن و مصالح دیگر نسبت به تیرچه بلوک

-استفاده به دفعات از قالب‌های این مدل سقف

معایب سقف وافل:

محدودیت در استفاده از این مدل سقف در سطح‌های شیبدار یکی از عیب‌های این مدل سقف است که در صورت پر کردن این سطوح شیبدار با هر ماده‌ی اعم از خاک، هزینه‌بر و زمان‌بر است.

نحوه به اجرا درآوردن سقف وافل:

اجرای سقف در یک سازه و معماری مهم‌ترین و حساس‌ترین مرحله در ساخت یه سازه است، حساسیت آن به نحوی است که در صورت عدم رعایت نکات و قواعد اصولی در صورت بروز هرگونه خطا پروژه محتمل خسارات مالی و حوادث فراوان می‌شود و چون مدل سقف وافل مدل جدید و امروزی است نیاز به دقت نظر و مهارت علمی بالا در اجرای آن است.

مراحل اجرای سقف وافل به شرح زیر است:

مرحله اول: اولین اقدام، زیرسازی سازه است. این مرحله ساده‌ترین مرحله اجرا است و البته باید با دقت بالا انجام شود و معمولاً در اجرای آن از وسایل و تجهیزاتی مثل جک، لوله یا قوطی اسکلت زیرین بنا استفاده می‌شود.

مرحله دوم: قرارگیری قالب‌ها روی جک و قوطی

مرحله سوم: مرحله‌ی است که شامل مجموعه‌ای از آرماتورهای عمود بر هم طبق نقشه طرح است.

مرحله چهارم: مرحله بتن‌ریزی روی سقف بنا است که معمولاً عمل آسانی است و پیچیدگی خاصی در اجرای ان نیست.

مرحله پنجم: آخرین مرحله که شامل باز کردن قالب‌ها براساس قوانین و فنون خاص است.

سایر محصولات کهن دک شامل قالب وافل و قالب تخت پلاستیکی است.

سوالات متداول:

بزرگترین مزیت سقف وافل چیست؟
سقف وافل مزایای زیادی نسبت به سایر روش های اجرایی دارد اما در رابطه با بزرگترین و مهمترین آنها میتوان به صرفه ی اقتصادی و مدت زمان اجرای کمتر و مقاومت و ایمنی بیشتر آن اشاره کرد.

بیشترین کاربرد سقف وافل کجاست؟
بیشترین کاربرد سقف وافل معمولا در ساخت سقف های با دهانه ی بیش از 12 متر و همچنین مکان هایی که وزن زیادی به سقف وارد نمی شود مانند فرودگاه ها ، ایستگاه های مترو و سالن ها و ....

قیمت سقف وافل به چه شکل محاسبه می شود؟
قیمت اجرای سقف وافل وابسته به مواد و مصالحی است که درآن به کار می رود به عنوان مثال قالب های وافل ، بتن مصرفی ، میلگرد و دیگر مصالح از موارد تاثیر گذار در این زمینه هستند .

سرعت اجرای سقف وافل چگونه است؟
در مقایسه با سقف های یوبوت و کوبیاکس خیلی سریع تر اجرا می شود چراکه به دلیل وزن کمتر با تعداد جک کمتری قابل اجراست و میتوان مستقیما وافل ها را به روی زیرسازی اجرا کرد و همچنین میلگرد گذاری و آماتوربندی دریک مرحله انجام میشود.

متریال به کار رفته در سقف وافل چیست؟
از مهمترین متریال به کار رفته در اجرای سقف وافل می توان به جک ها و پایه های اطمینان ، قالب های وافل ، میلگرد ها برای میلگردگذاری و بتن اشاره کرد .

سقف وافل تخت چیست؟
در واقع سقف وافل تخت یک روش اجرایی در سقف وافل است که در مقابل ان روش اجرای مدولار وجود دارد و از مزایای روش تخت میتوان تسریع در زمان اجرا ، ایمنی کارگران ، چیدمان بهتر قالب ها و کیفیت بیشتر بتن ریزی اشاره کرد.

سقف وافل لانه زنبوری چیست و چه مزیتی دارد؟
سقف لانه زنبوری در واقع همان سقف وافل است که از مزیت های زیادی برخوردار است که ازمهم ترینشان می توان به صرفه ی اقتصادی ، ایمنی و استحکام بیشتر ، سرعت اجرای کمتر اشاره کرد .

رابطه ی ضخامت سقف وافل و کیفیت چیست؟
ضخامت سقف وافل از 30 سانتی متر تا 50 سانتی متر بسته به نوع سازه متغیر است . دال های کاربردی در سقف وافل در برابر جمع شدگی مقاومت بسیار خوب و مناسبی دارند و از لحاظ کیفیت امتیاز برتری نسبت به سایر سقف ها دارد .

استفاده از سقف وافل فلزی مرسوم است؟
در شرایطی که به جای استفاده از قاب خمشی برای باربری جانبی از دیوار برشی استفاده کنید می توانید این روش را به کار ببرید . دیوارهای برشی در این روش بسیار بهتر عمل می کنند .

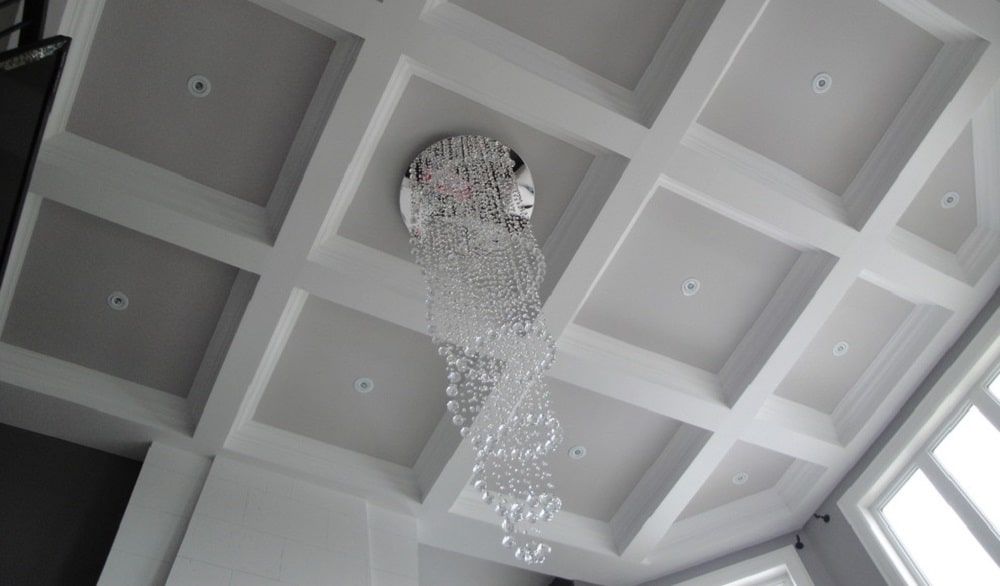

آیا امکان نورپردازی در سقف وافل وجود دارد؟
فضای خالی که در قسمت زیرین قالب ها وجود دارد امکان نورپردازی و جلوه های زیبایی را برای شما فراهم می کند و دست طراحان برای انواع طرح ها و نورپردازی ها باز است .
